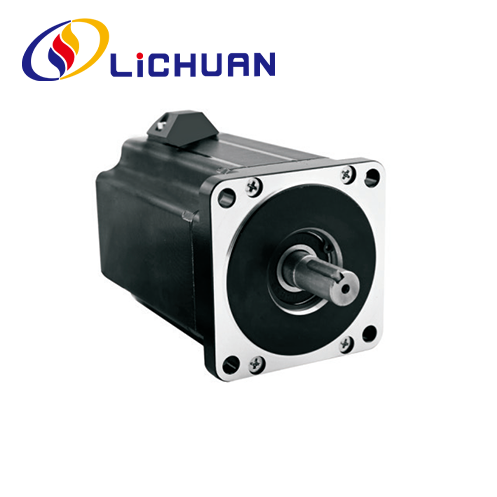

လက်ကားအရည်အသွေးလျှော့စျေး 86 Series 3 Phase Nema 34 Hybird Stepper Motor။ LICHUAN® သည် တရုတ်နိုင်ငံတွင် 86 Series 3 Phase Nema 34 Hybird Stepper Motor ထုတ်လုပ်သူနှင့် တင်သွင်းသူဖြစ်သည်။
ကုသိုလ်ကံ | သတ်မှတ်ချက်များ |
Step Angle တိကျမှု | ±5% (အဆင့် အပြည့်) |
ခုခံမှု တိကျမှု | ±10%(20℃) |
Inductance တိကျမှု | ±20%(1KHZ) |
အပူချိန်မြင့်တက် | 80°C အမြင့်ဆုံး(အဆင့်သတ်မှတ်ထားပြီး လက်ရှိ၊ 2 အဆင့် ပါဝါဖွင့်ထားသည်) |
ပတ်ဝန်းကျင် အပူချိန် | -20 ℃ ~ * 50 ℃ |
လျှပ်ကာ ခုခံမှု | 100MQMin 500VDC |
Dielectric ခွန်အား | 500V AC 1 မိနစ် |
ခွင့်ပြုနိုင်သော Radial Load | 0.02mm Max. (၄၅၀ ဂရမ်) |
ခွင့်ပြုနိုင်သော Thrust Load | 0.08mm Max. (၄၅၀ ဂရမ်) |
Radial Max Load | 130N (အနားကွပ် မျက်နှာပြင်မှ 20mm) |
Shaft Max Load | 30N |
စီးရီး | အဆင့် ထောင့်(") |
မော်တော် အရှည်(mm) |
ကိုင်သည်။ Torque(N.m) |
အဆင့်သတ်မှတ်ထားသည်။ လက်ရှိ(A) |
ရဟတ် အားအင် (g.cm²) |
အဆင့် ခုခံမှု(Q) |
အဆင့် Inductance(mH) |
လိုက်ဖက်သော ယာဉ်မောင်း | ခဲ ကြိုး(နံပါတ်) |
မော်တော် အလေးချိန် (Kg) |
LC86HS376 | 1.2 | 76 | 3.0 | 3.0 | 1320 | 0.5 | 0.9 | 3MC580 | 3 | 2.0 |
LC86HS398-H | 1.2 | 98 | 4.0 | 2.0 | 2400 | 4.6 | 14.6 | LC3722A | 3 | 3.0 |
LC86HS398 | 1.2 | 98 | 4.0 | 5.8 | 2400 | 0.7 | 1.5 | 3MC580 | 3 | 3.0 |
LC86HS3114-H | 1.2 | 114 | 6.0 | 3.0 | 3480 | 2.0 | 8.0 | LC3722A | 3 | 4.0 |
LC86HS3114 | 1.2 | 114 | 6.0 | 5.8 | 3480 | 0.9 | 2.17 | 3MC580 | 3 | 4.0 |
LC86HS3129-H | 1.2 | 129 | 8.5 | 5.0 | 3900 | 1.08 | 6.5 | LC3722A | 3 | 4.6 |
LC86HS3156-H | 1.2 | 156 | 10 | 5.0 | 4600 | 1.29 | 8.8 | LC3722A | 3 | 5.2 |
မော်ဒယ် | ရှပ် အချင်း(မီလီမီတာ) |
ရှပ် တိုးချဲ့မှု(mm) |
ရှပ် အရှည်(mm) |
LC86HS376 | f14 | သော့လမ်းကြောင်း 4x20 | 35 |
LC86HS398-H | f12 | သော့လမ်းကြောင်း 4x20 | 30 |
LC86HS398 | f12 | သော့လမ်းကြောင်း 4x20 | 30 |
LC86HS3114-H | f14 | သော့လမ်းကြောင်း 5x25 | 35 |
LC86HS3114 | f14 | သော့လမ်းကြောင်း 5x25 | 35 |
LC86HS3129-H | f14 | သော့လမ်းကြောင်း 5 x25 | 32 |
LC86HS3156-H | f14 | သော့လမ်းကြောင်း 5x 25 | 35 |
|
|||
မော်တာ Wirin မြေပုံ |
