LICHUAN® ကျွန်ုပ်တို့၏စက်ရုံမှ တိကျသောထိန်းချုပ်မှုအတွက် လက်ကား Closed Loop Stepper Motor Driver မှ သင့်အား နွေးထွေးစွာကြိုဆိုပါသည်။ ကျွန်ုပ်တို့၏ထုတ်ကုန်များသည် CE လက်မှတ်ရထားပြီး လက်ရှိတွင် စက်ရုံစာရင်းအများအပြားရှိသည်။ Lichuan စက်ရုံတွင် 15 နှစ်ကျော်ထုတ်လုပ်မှုအတွေ့အကြုံရှိသည်။ ကျွန်ုပ်တို့သည် OEM & ODM ကိုပံ့ပိုးပေးသည်၊ သင့်အား ကောင်းမွန်သောဝန်ဆောင်မှုနှင့် စက်ရုံလျှော့စျေးများဖြင့် ပေးဆောင်ပါမည်။ LICHUAN တွင် ပါဝင်ရန် နောက်ထပ် ဖြန့်ဖြူးသူများကို ကျွန်ုပ်တို့ ကြိုဆိုပါသည်။

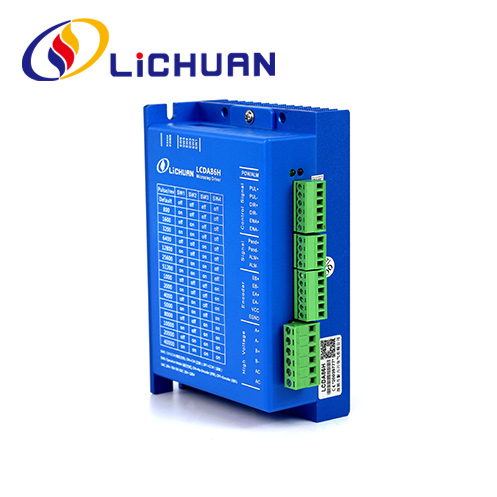

LCDA86H သည် နောက်ဆုံးပေါ် အထူးမော်တာထိန်းချုပ်မှု DSP ချစ်ပ်နှင့် vector closed loop control နည်းပညာကို အသုံးပြုသည်။
open loop stepper motor အတွက် ခြေလှမ်းပျောက်နေသော ပြဿနာများကို လုံး၀ဖြေရှင်းပေးသည်၊ open loop stepper motor အတွက် ခြေလှမ်းပျောက်နေသော ပြဿနာများကို လုံးလုံးလျားလျား ဖြေရှင်းပေးသည်၊၊ သိသာထင်ရှားစွာ အရှိန်ပြင်းပြင်းဖြင့် မော်တာစွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးသည်၊ အပူထုတ်လုပ်မှုကို လျော့နည်းစေသည်။
မော်တာ၏တုန်ခါမှု၊ လည်ပတ်မှုအမြန်နှုန်းနှင့် စက်၏တိကျမှုကို တိုးစေပြီး ပါဝါကို လျော့ကျစေသည်။
သုံးစွဲမှု၊ 2 အဆင့် Nema34 အပိတ်အဝိုင်းမော်တာများနှင့်သက်ဆိုင်သည်၊ stepper နှင့် servo အားသာချက်နှစ်ခုလုံးရှိသည်။
စျေးကွက်ရှိ servo စနစ်များထက် 50% စျေးသက်သာပြီး ဖောက်သည်များအတွက် အကောင်းဆုံး အဆင့်မြှင့်တင်ခြင်း ပရိုဂရမ်တစ်ခုဖြစ်သည်။
LCDA86H အင်္ဂါရပ်များ
● ဗို့အားထည့်သွင်းမှုအပိုင်းအခြား- DC30V~100V / AC20V~70V
● Max peak current: 6A
● အပိုင်းခွဲအပိုင်းအခြား- မူရင်း 4000/rev၊ မည်သည့်ဌာနခွဲ (200~51200) ဖြစ်နိုင်သည်
● အမှားရှာပြင်ခြင်းအကန့်ကို သတ်မှတ်ပါ။
● Pulse ကန့်သတ်ကြိမ်နှုန်း- 200KHZ
● အချက်ပြထည့်သွင်းခြင်း- သွေးခုန်နှုန်း၊ ဦးတည်ချက်အချက်ပြမှုများကို ဖွင့်ပါ။
● အထွက်အချက်ပြအချက်- နေရာတွင်းအချက်ပြမှုနှင့် ချို့ယွင်းမှု အထွက်အချက်ပြမှု၊ မော်တာ ကုဒ်နံပါတ်အပြည့်အစုံ
● တုံ့ပြန်ချက်- AB ကွဲပြားမှု ထည့်သွင်းမှု။
● Over-voltage, over-current, tracking error and out of error protection functions.
● Closed loop vector control၊ မြန်နှုန်းမြင့်ပြီး torque output ကို သေချာစေပြီး မော်တာ၏ ခြေလှမ်းလွဲမှားခြင်း မရှိစေရပါ။
လျှောက်လွှာလုပ်ငန်း
ပုံထွင်းစက်၊ ဝါယာကြိုးအလှဆင်စက်၊ အမှတ်အသားပြုစက်၊ ဖြတ်တောက်သည့်စက်၊ လေဆာစက်၊ ကြံစည်မှုတူရိယာ၊ ဆေးဘက်ဆိုင်ရာကိရိယာ၊ CNC၊ အလိုအလျောက် တပ်ဆင်ကိရိယာ၊ အီလက်ထရွန်နစ် ပြုပြင်ရေးကိရိယာနှင့် စသည်တို့ကဲ့သို့သော အသေးစားနှင့် အလတ်စား အလိုအလျောက်စနစ်သုံး စက်ကိရိယာများနှင့် စက်ပစ္စည်းများတွင် အသုံးပြုပါ။ ဆူညံသံနိမ့်နှင့် မြန်နှုန်းမြင့် စက်ကိရိယာများအတွက် အထူးကောင်းမွန်သော အသုံးချသက်ရောက်မှု။
လျှပ်စစ်ညွှန်းကိန်းများ
ကန့်သတ်ချက် |
LCDA86G |
မင်း |
ရိုက်ပါ။ |
မက်တယ်။ |
ယူနစ် |
လက်ရှိအမြင့်ဆုံး |
|
|
6
|
A
|
ထည့်သွင်း ထောက်ပံ့မှု ဗို့အား |
24
|
60
|
70
|
VDC/VAC |
လောဂျစ်ထည့်သွင်းမှု လက်ရှိ |
7
|
10
|
16
|
mA |
Pulse အကြိမ်ရေ |
|
200
|
500
|
KHZ |
Interface အဓိပ္ပါယ်
(၁) Motor နှင့် Power Supply Input Interface
သင်္ကေတ |
နာမည် |
ဖော်ပြချက် |
A+ |
A Phase Motor Winding ၏ အပြုသဘော Terminal |
|
-
|
A Phase Motor Winding ၏ အနုတ်လက္ခဏာပြ တာမင်နယ် |
|
B+ |
B Phase Motor Winding ၏ အပြုသဘော Terminal |
|
-
|
B Phase Motor Winding ၏ အနုတ်လက္ခဏာ Terminal |
|
AC |
Power Supply Connection Terminal |
VDC:30V-100V VAC- 20V-70V |
AC |
Power Supply ချိတ်ဆက်မှု Terminal |
(2) ကုဒ်ပြောင်းကိရိယာ၏ အချက်ပြအဝင်ပေါက် (6Pin အစိမ်းရောင် terminal ကို LCDA86H ကုဒ်ဒါအတွက် လက်ခံသည်၊ pin အဓိပ္ပါယ်မှာ အောက်ပါအတိုင်းဖြစ်သည်)
သင်္ကေတ |
နာမည် |
EB+ |
B Phase Positive Input Motor Encoder |
EB- |
B Phase Negative Input Motor Encoder |
EA+ |
မော်တာ ကုဒ်ဒါ၏ Phase Positive ထည့်သွင်းမှု |
EA- |
မော်တာ ကုဒ်ဒါ၏ Phase Negative ထည့်သွင်းမှု |
VCC |
ကုဒ်နံပါတ် Power Supply |
EGND |
ကုဒ်ကိရိယာ ပါဝါ မြေပြင် |
(၃) Control Signal Port
နာမည် |
ဖော်ပြချက် |
PUL+ |
Pulse ထည့်သွင်းခြင်း အချက်ပြမှု- သွေးခုန်နှုန်း၏ တက်လာသည့်အစွန်း မှန်ကန်သည်; Pulse signal ကို ယုံကြည်စိတ်ချစွာ တုံ့ပြန်နိုင်ရန် Pulse width 2.5µs ထက် ပိုနေသင့်သည်။ 5V-24V အချက်ပြမှုများနှင့် တွဲဖက်အသုံးပြုနိုင်သည်၊ စီးရီး ပြန်လည်ခုခံမှု မလိုအပ်ပါ။ |
PUL- |
DIR+ |
Direct Input Signal - Motor Heether ကိုအဆင့်မြင့် / အနိမ့်အဆင့် signal ကိုပြောင်းပါ။ 5V-24V အချက်ပြမှုများနှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး စီးရီးခုခံမှု မလိုအပ်ပါ။ |
DIR- |
ဤ+ |
ထိန်းချုပ်မှု အချက်ပြမှုကို ဖွင့်ပါ၊ ဤ ထည့်သွင်းမှု အချက်ပြမှုကို ဖွင့်ရန် သို့မဟုတ် ဒရိုင်ဗာ အထွက်ကို ပိတ်ရန် အသုံးပြုသည်။ ဤလုပ်ဆောင်ချက်ကို မလိုအပ်သောအခါတွင်၊ ဖွင့်ထားသည့် အချက်ပြဂိတ် သည် ရေပေါ်နေနိုင်သည်။ 5V-24V အချက်ပြမှုများနှင့် တွဲဖက်အသုံးပြုနိုင်ပြီး စီးရီးခုခံမှု မလိုအပ်ပါ။ |
ဤ- |
Pend+ |
Positive Terminal of Positioning Finish Signal |
Pend- |
Negative Terminal of Positioning Finish Signal |
ALM+ |
အပြုသဘော Terminal of Alarm Output |
ALM- |
အပြုသဘော Terminal of Alarm Output |
Lichuan စက်ရုံမှ ထုတ်လုပ်မှု ထုတ်ကုန်စက်
စက်မှုလုပ်ငန်းသုံးများ
-
စက်ရုပ်လက်မောင်း
-
လေဆာဖြတ်စက်
-
3D ပုံနှိပ်ခြင်း။
-
CNC စက်
-
အလိုအလျောက် အခိုင်အမာ
-
ထွင်းထုစက်
