LICHUAN® သည် ကျွန်ုပ်တို့၏စက်ရုံမှ 2 Phase I/O Control Stepper Driver ကို လက်ကားရောင်းချရန် သင့်အား နွေးထွေးစွာ ကြိုဆိုပါသည်။ ကျွန်ုပ်တို့၏ထုတ်ကုန်များသည် CE လက်မှတ်ရရှိထားပြီး လက်ရှိတွင် စက်ရုံစာရင်းအများအပြားရှိသည်။ သင့်အား ကောင်းမွန်သော ဝန်ဆောင်မှုနှင့် စက်ရုံမှ လျှော့စျေးများဖြင့် ပေးဆောင်ပါမည်။
Drive function | ညွှန်ကြားချက်များ |
အရှိန်အကွာအဝေး ဆက်တင် |
DIP ခလုတ်လေးခု SW5 ~ SW8 ကို drive ၏အမြန်နှုန်းအကွာအဝေးကိုသတ်မှတ်ရန်အသုံးပြုသည်။ စုစုပေါင်းအမြန်နှုန်း 16 မျိုးရှိသည်။ အသုံးပြုသူသတ်မှတ်သောအခါ အရှိန်ဖြင့် မောင်းနှင်ခြင်းကို ဦးစွာ ရပ်သင့်သည်။ သတ်မှတ်ထားသော အမြန်နှုန်းအကွာအဝေး၏ ဆက်တင်အတွက်၊ ကျေးဇူးပြု၍ drive panel ပေါ်ရှိ ညွှန်ကြားချက်များကို လိုက်နာပါ။ |
လက်ရှိဆက်တင်ကို ထုတ်ပါ။ | အထွက်လျှပ်စီးကြောင်း 8 ခုကို ဒိုင်ခွက်နံပါတ် SW1~SW3 နံပါတ် 3 မှတစ်ဆင့် Driver အတွက် သတ်မှတ်နိုင်သည်။ အထွက်လက်ရှိဆက်တင်များအတွက် ယာဉ်မောင်း panelinstruction ကို ကြည့်ပါ။ |
အလိုအလျောက်တစ်ဝက်စီးဆင်းမှုလုပ်ဆောင်ချက် | SW4 မှတဆင့် Driver အတွက် အလိုအလျောက်တစ်ဝက်လက်ရှိလုပ်ဆောင်ချက်ကို သတ်မှတ်နိုင်သည်။ OFF ဆိုသည်မှာ ငြိမ်နေသော လျှပ်စီးကြောင်း၏ ထက်ဝက်ဟု သတ်မှတ်သည်။ လည်ပတ်နေသောလက်ရှိ; ON ဆိုသည်မှာ ငြိမ်နေသော လက်ရှိနှင့် ရွေ့လျားနေသော လျှပ်စီးကြောင်း အတူတူပင်ဖြစ်သည်။ ယေဘုယျအသုံးပြုရန်အတွက် SW4 ကို OFF အဖြစ် သတ်မှတ်ရပါမည်။ မော်တာနှင့် ယာဉ်မောင်းများ၏ အပူထုတ်လုပ်မှုကို လျှော့ချရန်နှင့် ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ရန်။ သွေးခုန်နှုန်းရထားရပ်ပြီးနောက် 0.3 စက္ကန့်ခန့်တွင်၊ လက်ရှိသည် အလိုအလျောက် 50% (တန်ဖိုးအမှန် 55%) လျော့ကျမည်ဖြစ်ပြီး သီအိုရီအရ အပူထုတ်လုပ်ခြင်း 65% လျော့ကျသွားမည်ဖြစ်သည်။ |
အချက်ပြမျက်နှာပြင် | PUL+ နှင့် PUL- တို့သည် 5V သို့မဟုတ် 24V switching signals များကို ပံ့ပိုးပေးသော မော်တာစတင်ထိန်းချုပ်သည့် terminals များဖြစ်သည်။ DIR+ နှင့် DIR- တို့သည် ဦးတည်ချက်အချက်ပြမှု၏ အပြုသဘောဆောင်သော အနုတ်လက္ခဏာများဖြစ်သည်။ ENA+ နှင့် ENA- တို့သည် enable signal ၏ အပြုသဘောနှင့် အနုတ်လက္ခဏာများဖြစ်သည်။ |
မော်တာကြားခံ | A+ နှင့် A- stepper motor ၏ A phase winding ၏ positive နှင့် negative terminal များသို့ ချိတ်ဆက်ပါ။ B+ နှင့် B- အပြုသဘောဆောင်သော နှင့် အနုတ်လက္ခဏာ terminals များသို့ ချိတ်ဆက်ပါ၊ A နှင့် B အဆင့် အကွေ့အကောက်များကို ပြောင်းလိုက်သောအခါတွင် မော်တာဦးတည်ချက်သည် ပြောင်းပြန်ဖြစ်သွားပါမည်။ |
ပါဝါချိတ်ဆက်ကိရိယာ | AC/DC ပါဝါထောက်ပံ့မှုကို အသုံးပြုပါ၊ ဗို့အားအကွာအဝေးမှာ 24~110VDC သို့မဟုတ် 18~80VAC၊ terminals များကို positive နှင့် negative poles များအဖြစ် ခွဲခြားမထားပါ၊ အကြံပြုထားသော power supply သည် DC 48V ဖြစ်ပြီး power သည် 250W ထက်ကြီးပါသည်။ |
အချက်ပြမီး | Driver တွင် အစိမ်းရောင် အချက်ပြမီး 1 လုံး နှင့် အနီရောင် အချက်ပြမီး 1 ခု ရှိပါသည်။ အစိမ်းရောင်သည် ပါဝါအချက်ပြမီးဖြစ်ပြီး Driver သည် ပါဝါထောက်ပံ့မှုနှင့် ချိတ်ဆက်သောအခါတွင် လင်းနေပါသည်။ အနီရောင်သည် ချို့ယွင်းချက် အချက်ပြမီးဖြစ်ပြီး၊ ဗို့အားလွန်ခြင်း သို့မဟုတ် လျှပ်စီးကြောင်းထက် ချို့ယွင်းမှု ဖြစ်ပေါ်သည့်အခါတွင် တောက်ပစေသည်။ ချို့ယွင်းမှုကို ဖယ်ရှားပြီးနောက် အနီရောင် အချက်ပြမီး ပိတ်သွားပါသည်။ ပါဝါထောက်ပံ့မှုကို ပြန်လည်ချိတ်ဆက်ပြီး ပြန်လည်အသုံးပြုခြင်းဖြင့်သာ Driver ၏ ပျက်ကွက်မှုကို ဖယ်ရှားနိုင်ပါသည်။ |
တပ်ဆင်ခြင်း။ မှတ်စုများ |
Driver ၏အတိုင်းအတာများ- 150x97.5x52.6mm၊ အပေါက်များအတွင်း- 138.5mm။ အလျားလိုက်နှင့် ဒေါင်လိုက် တပ်ဆင်မှုများကို ရွေးချယ်နိုင်သည် (ဒေါင်လိုက်တပ်ဆင်မှုကို အကြံပြုထားသည်)။ အပူငွေ့ပျံ့စေရန်အတွက် Driver ကို သတ္တုပုံးနှင့် အနီးကပ် တပ်ဆင်ရမည်။ |

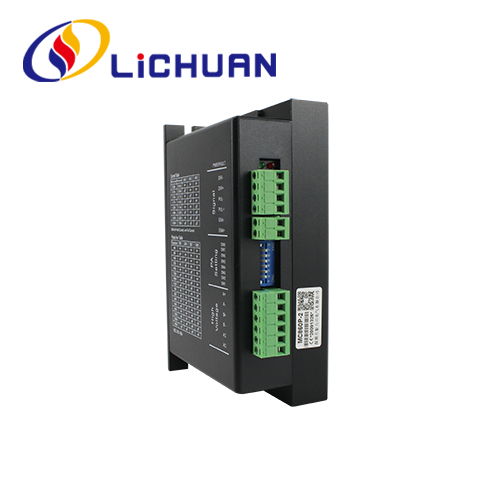

MC860P-2 drive ၏ အမြန်နှုန်းအကွာအဝေး၊ တက်ကြွမှုနှင့် တစ်ဝက်/အပြည့် လက်ရှိလက်ရှိကို 8-bit DIP ခလုတ်မှတဆင့် အောက်ပါအတိုင်း သတ်မှတ်နိုင်သည်-
အထွက်အထွက် အမြင့်ဆုံး လက်ရှိ | အထွက် ပျမ်းမျှ လက်ရှိ | SW1 | SW2 | SW3 |
2.4A | 2.0A | on | on | on |
3.08A | 2.57A | off | on | on |
3.77A | 3.14A | on | off | on |
4.45A | 3.71A | off | off | on |
5.14A | 4.28A | on | on | off |
5.83A | 4.86A | off | on | off |
6.52A | 5.43A | on | off | off |
7.2A | 6.0A | off | off | off |
SPD | SW5 | SW6 | SW7 | SW8 |
60 | on | on | on | on |
90 | off | on | on | on |
120 | on | off | on | on |
150 | off | off | on | on |
180 | on | on | off | on |
240 | off | on | off | on |
300 | on | off | off | on |
360 | off | off | off | on |
420 | on | on | on | off |
480 | off | on | on | off |
540 | on | off | on | off |
600 | off | off | on | off |
720 | on | on | off | off |
840 | off | on | off | off |
960 | on | off | off | off |
1200 |
|
|
|
|
