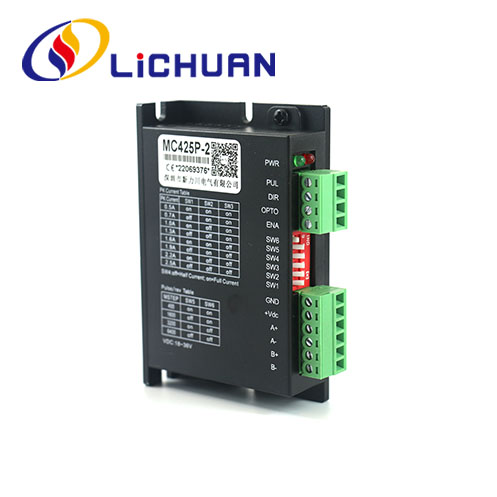

တရုတ်နိုင်ငံတွင်ပြုလုပ်ထားသော 2 Phase I/O Control Stepper Driver ဖြင့် စျေးနှုန်းချိုသာစွာဖြင့် စွမ်းဆောင်ရည်မြှင့်တင်ထားပါသည်။ LICHUAN® သည် တရုတ်နိုင်ငံရှိ 2 Phase I/O Control Stepper Driver ထုတ်လုပ်သူနှင့် ပေးသွင်းခြင်းဖြင့် စွမ်းဆောင်ရည်ကို မြှင့်တင်ထားသည်။
Drive လုပ်ဆောင်ချက် | ညွှန်ကြားချက်များ |
အရှိန်အကွာအဝေး ဆက်တင် |
DIP ခလုတ်လေးခု SW5 ~ SW8 ကို drive ၏အမြန်နှုန်းအကွာအဝေးကိုသတ်မှတ်ရန်အသုံးပြုသည်။ စုစုပေါင်းအမြန်နှုန်း 16 မျိုးရှိသည်။ အသုံးပြုသူသတ်မှတ်သောအခါ အရှိန်နဲ့ မောင်းတာကို အရင်ရပ်သင့်တယ်။ သတ်မှတ်ထားသော အမြန်နှုန်းအကွာအဝေး၏ ဆက်တင်အတွက်၊ ကျေးဇူးပြု၍ drive panel ပေါ်ရှိ ညွှန်ကြားချက်များကို လိုက်နာပါ။ |
လက်ရှိဆက်တင်ကို ထုတ်ပါ။ | SW1~SW3 နံပါတ်ခလုတ် ၃ ခုမှ Driver အတွက် အထွက်ရေစီးကြောင်း ၈ ခုကို သတ်မှတ်နိုင်သည်။ output လက်ရှိဆက်တင်များအတွက် driver panelinstruction ကိုကြည့်ပါ။ |
အလိုအလျောက်တစ်ဝက်စီးဆင်းမှု function ကို | SW4 မှတဆင့် Driver အတွက် အလိုအလျောက်တစ်ဝက်လက်ရှိလုပ်ဆောင်ချက်ကို သတ်မှတ်နိုင်သည်။ OFF ဆိုသည်မှာ ငြိမ်နေသော လျှပ်စီးကြောင်း၏ ထက်ဝက်ဟု သတ်မှတ်သည်။ လည်ပတ်နေသောလက်ရှိ; ON ဆိုသည်မှာ ငြိမ်နေသော လက်ရှိနှင့် ရွေ့လျားနေသော လျှပ်စီးကြောင်း အတူတူပင်ဖြစ်သည်။ ယေဘုယျအသုံးပြုရန်အတွက် SW4 ကို OFF အဖြစ် သတ်မှတ်ရပါမည်။ မော်တာနှင့် ယာဉ်မောင်းများ၏ အပူထုတ်လုပ်မှုကို လျှော့ချရန်နှင့် ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ရန်။ သွေးခုန်နှုန်းရထားရပ်ပြီးနောက် 0.3 စက္ကန့်ခန့်တွင်၊ လက်ရှိသည် အလိုအလျောက် 50% (တန်ဖိုးအမှန် 55%) လျော့ကျမည်ဖြစ်ပြီး သီအိုရီအရ အပူထုတ်လုပ်ခြင်း 65% လျော့ကျသွားမည်ဖြစ်သည်။ |
အချက်ပြမျက်နှာပြင် | PUL+ နှင့် PUL- တို့သည် 5V သို့မဟုတ် 24V switching signals များကို ပံ့ပိုးပေးသော မော်တာစတင်ထိန်းချုပ်သည့် terminals များဖြစ်သည်။ DIR+ နှင့် DIR- တို့သည် ဦးတည်ချက်အချက်ပြမှု၏ အပြုသဘောဆောင်သော အနုတ်လက္ခဏာများဖြစ်သည်။ ENA+ နှင့် ENA- တို့သည် enable signal ၏ အပြုသဘောနှင့် အနုတ်လက္ခဏာများဖြစ်သည်။ |
မော်တာကြားခံ | A+ နှင့် A- stepper motor ၏ A phase winding ၏ positive နှင့် negative terminal များသို့ ချိတ်ဆက်ပါ။ B+ နှင့် B- အပြုသဘောဆောင်သော နှင့် အနုတ်လက္ခဏာ terminals များသို့ ချိတ်ဆက်ပါ၊ A နှင့် B အဆင့် အကွေ့အကောက်များကို ပြောင်းလိုက်သောအခါတွင် မော်တာဦးတည်ချက်သည် ပြောင်းပြန်ဖြစ်သွားပါမည်။ |
ပါဝါချိတ်ဆက်ကိရိယာ | DC ပါဝါထောက်ပံ့မှု၊ လည်ပတ်ထည့်သွင်းမှုဗို့အားအကွာအဝေး- 20V ~ 50VDC၊ 36VDC လည်ပတ်မှုဗို့အား အကြံပြုထားပြီး၊ ပါဝါထောက်ပံ့မှုသည် 100W ထက် ပိုနေရပါမည်။ |
အချက်ပြမီး | Driver တွင် အစိမ်းရောင် အချက်ပြမီး 1 လုံး နှင့် အနီရောင် အချက်ပြမီး 1 ခု ရှိပါသည်။ အစိမ်းရောင်သည် ပါဝါအချက်ပြမီးဖြစ်ပြီး Driver သည် ပါဝါထောက်ပံ့မှုနှင့် ချိတ်ဆက်သောအခါတွင် လင်းနေပါသည်။ အနီရောင်သည် ချို့ယွင်းချက်အချက်ပြမီးဖြစ်ပြီး၊ ဗို့အားလွန်ခြင်း သို့မဟုတ် လက်ရှိထက်လွန်သော ချို့ယွင်းမှုဖြစ်ပေါ်သည့်အခါတွင် တောက်ပလာပါသည်။ ချို့ယွင်းမှုကို ဖယ်ရှားပြီးနောက် အနီရောင်အချက်ပြမီးသည် ပြတ်သွားပါသည်။ ပါဝါထောက်ပံ့မှုကို ပြန်လည်ချိတ်ဆက်ပြီး ပြန်လည်အသုံးပြုခြင်းဖြင့်သာ Driver ၏ ပျက်ကွက်မှုကို ဖယ်ရှားနိုင်ပါသည်။ |
တပ်ဆင်ခြင်း။ မှတ်စုများ |
Driver ၏အတိုင်းအတာ- 117x78x34mm၊ တပ်ဆင်မှုအပေါက်များ- 111mm။ အလျားလိုက်နှင့် ဒေါင်လိုက် တပ်ဆင်မှုများကို ရွေးချယ်နိုင်သည် (ဒေါင်လိုက်တပ်ဆင်မှုကို အကြံပြုထားသည်)။ အပူငွေ့ပျံ့စေရန်အတွက် Driver ကို သတ္တုပုံးနှင့် အနီးကပ် တပ်ဆင်ရမည်။ |
MC542P-2 drive ၏ အရှိန်အကွာအဝေး၊ သွက်လက်ပြီး တစ်ဝက်/အပြည့် လက်ရှိကို 8-bit DIP ခလုတ်မှတဆင့် အောက်ပါအတိုင်း သတ်မှတ်နိုင်သည်-
အထွက်အထွက် အမြင့်ဆုံး လက်ရှိ | အထွက် ပျမ်းမျှ လက်ရှိ | SW1 | SW2 | SW3 |
1.0A | 0.71A | on | on | on |
1.46A | 1.04A | off | on | on |
1.91A | 1.36A | on | off | on |
2.37A | 1.69A | off | off | on |
2.84A | 2.03A | on | on | off |
3.31A | 2.36A | off | on | off |
3.76A | 2.69A | on | off | off |
4.2A | 3.0A | off | off | off |
SPD | SW5 | SW6 | SW7 | SW8 |
60 | on | on | on | on |
90 | off | on | on | on |
120 | on | off | on | on |
150 | off | off | on | on |
180 | on | on | off | on |
240 | off | on | off | on |
300 | on | off | off | on |
360 | off | off | off | on |
420 | on | on | on | off |
480 | off | on | on | off |
540 | on | off | on | off |
600 | off | off | on | off |
720 | on | on | off | off |
840 | off | on | off | off |
960 | on | off | off | off |
1200 |
|
|
|
|
