Low-profile Stepper Driver Mini

တရုတ် အရည်အသွေးနိမ့် ပရိုဖိုင် Stepper Driver Mini ထုတ်လုပ်သူများနှင့် ပေးသွင်းသူများ။ LICHUAN® သည် တရုတ်နိုင်ငံရှိ Low-profile Stepper Driver Mini ထုတ်လုပ်သူနှင့် တင်သွင်းသူဖြစ်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

LICHUAN® သည် နာမည်ကြီး China Low-profile Stepper Driver Mini ထုတ်လုပ်သူများနှင့် ရောင်းချသူများထဲမှ တစ်ခုဖြစ်သည်။ ကျွန်ုပ်တို့၏စက်ရုံသည် Low-profile Stepper Driver Mini ကို ထုတ်လုပ်ရာတွင် အထူးပြုပါသည်။ Low-profile Stepper Driver Mini ကို ကျွန်ုပ်တို့ထံမှ ဝယ်ယူရန် ကြိုဆိုပါသည်။ ဖောက်သည်များထံမှ တောင်းဆိုချက်တိုင်းကို 24 နာရီအတွင်း အကြောင်းပြန်ပါသည်။

ထုတ်ကုန်မိတ်ဆက်

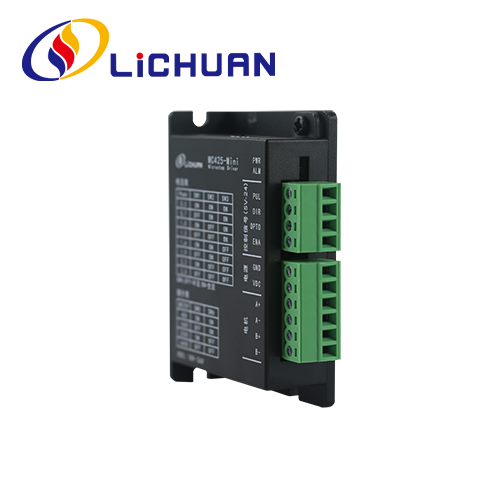

နောက်ဆုံးပေါ် ARM ချစ်ပ်နည်းပညာကို အခြေခံ၍ MC425-Mini ဒစ်ဂျစ်တယ်ဗို့အားနိမ့်အဆင့် မော်တာဒရိုက်များကို ယေဘုယျအားဖြင့် နှစ်ဆင့် 35၊ 39 နှင့် 42 အဆင့် မော်တာစီးရီးများ ပံ့ပိုးပေးပါသည်။ 400 ~ 6400 အတွင်း မည်သည့်ဌာနခွဲမဆို နှင့် အဆင့်သတ်မှတ်ထားသော အကွာအဝေးအတွင်း မည်သည့်လက်ရှိမဆို အသေးစားအရွယ်အစား စက်ကိရိယာများတွင် လျှောက်လွှာအတွက် သတ်မှတ်နိုင်ပါသည်။ နိမ့်ပိုင်းခွဲခွဲတစ်ခုအောက်တွင်ပင် မြင့်မားသောခွဲဝေမှု၏အကျိုးသက်ရောက်မှုကို ရရှိစေရန် ကူညီပေးနိုင်သည့် တပ်ဆင်ထားသော အသေးစားခွဲခွဲနည်းပညာကို လက်ခံကျင့်သုံးပါသည်။ အလယ်အလတ် သို့မဟုတ် အနိမ့်အလျင်တွင် လည်ပတ်ခြင်းသည် အလွန်တည်ငြိမ်သည်၊ မောင်းနှင်သော မော်တာ၏ ဆူညံသံသည် အလွန်နည်းပါသည်။ ဒရိုက်ဘာသည် 2 အဆင့် Nema17 အဖွင့်အဝိုင်း stepper မော်တာအတွက် ကိုက်ညီနိုင်ပါသည်။

လုပ်ဆောင်ချက်ဆိုင်ရာလက္ခဏာများ

● ဗို့အားထည့်သွင်းမှုအပိုင်း- DC18V~36V
● မက်စ်။ အမြင့်ဆုံး လက်ရှိ: 2.5A
● အပိုင်းခွဲအပိုင်း- 400 ~ 6400ppr
● Pulse ပုံစံ- Pulse + ဦးတည်ချက်
● Pulse တုံ့ပြန်မှုအကြိမ်ရေ- 0~200KHz
● မော်တာပါရာမီတာကို ကိုယ်တိုင်ထိန်းချုပ်ခြင်း။
● overvoltage၊ overcurrent နှင့် t ဖြင့် ပံ့ပိုးပေးသည်။

MC425Emini အင်္ဂါရပ်များ

● ဗို့အားထည့်သွင်းမှုအပိုင်း- DC18V～36V
● အမြင့်ဆုံး လက်ရှိ: 2.5A
● အပိုင်းခွဲအပိုင်း- 400～6400ppr
● Pulse ပုံစံ- သွေးခုန်နှုန်း + ဦးတည်ချက်
● Impulse တုံ့ပြန်မှုကြိမ်နှုန်း- 0～200KHz
● မော်တာပါရာမီတာ အလိုအလျောက်ချိန်ညှိခြင်း လုပ်ဆောင်ချက် ဖြစ်သည့် ဗို့အားကျော်ခြင်း၊ လျှပ်စီးကြောင်းကျော်ခြင်း၊ သည်းခံနိုင်မှုမရှိဘဲ ခြေရာခံခြင်း အမှားအယွင်း စသည်တို့ကဲ့သို့သော အကာအကွယ်လုပ်ဆောင်ချက်များဖြင့်
● အသေးစိတ်အချက်အလက်များကို "ဒေါင်းလုဒ်" ကတ်တလောက်တွင် ယာဉ်မောင်းလက်စွဲကို စစ်ဆေးပါ။

လည်ပတ်မှုပတ်ဝန်းကျင်နှင့် ကန့်သတ်ချက်များ

● သိုလှောင်မှုအပူချိန်- -20°C~65°C
● လည်ပတ်အပူချိန်- 0°C~50°C
● လည်ပတ်မှုစိုထိုင်းဆ- 40~90%RH (ငွေ့ရည်ဖွဲ့ခြင်းမရှိဘဲ)
● တုန်ခါမှုအကြိမ်ရေ- < 0.5G (4.9m/s2), 10~60 Hz (ဆက်တိုက်လုပ်ဆောင်ခြင်းမဟုတ်)။
● ဖုန်မှုန့်များ၊ ဆီစွန်းထင်းမှု၊ အဆိပ်ဓာတ်ငွေ့များ၊ စိုထိုင်းဆမြင့်သောနေရာများနှင့် တုန်ခါမှုတို့ကို ရှောင်ရှားသင့်သည်။ လောင်ကျွမ်းနိုင်သော ဓာတ်ငွေ့များနှင့် လျှပ်ကူးနိုင်သော ဖုန်မှုန့်များကို တားမြစ်သင့်သည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်

● သိုလှောင်မှုအပူချိန်- -20°C~65°C
● လည်ပတ်အပူချိန်- 0°C~50°C
● လည်ပတ်မှုစိုထိုင်းဆ- 40~90%RH (ငွေ့ရည်ဖွဲ့ခြင်းမရှိဘဲ)
● တုန်ခါမှုအကြိမ်ရေ- < 0.5G (4.9m/s2)၊ 10~60 Hz
(အဆက်မပြတ်လုပ်ဆောင်ခြင်း)။
● ဖုန်မှုန့်များ၊ ဆီစွန်းထင်းမှု၊ အဆိပ်ဓာတ်ငွေ့များ၊ စိုထိုင်းဆများသော နေရာများ တုန်ခါမှုကို ရှောင်ရှားသင့်သည်။ လောင်ကျွမ်းနိုင်သော ဓာတ်ငွေ့များနှင့် လျှပ်ကူးနိုင်သော ဖုန်မှုန့်များကို တားမြစ်သင့်သည်။

အဓိက applications များ

အီလက်ထရွန်းနစ်လုပ်ဆောင်ခြင်းနှင့် ထောက်လှမ်းခြင်း၊ တစ်ပိုင်းလျှပ်ကူးပစ္စည်းထုပ်ပိုးခြင်း၊ လေဆာဖြတ်တောက်ခြင်းနှင့် ဂဟေဆော်ခြင်း၊ လေဆာဓာတ်ပုံအမျိုးအစားသတ်မှတ်ခြင်း၊ ထုပ်ပိုးခြင်းစက်များ၊ ထွင်းထုစက်များ၊ အမှတ်အသားများ၊ ဖြတ်တောက်မှုများ၊ အဝတ်အထည်ကြံစည်သူများ၊ အလတ်စား CNC ကဲ့သို့သော ရွေ့လျားထိန်းချုပ်မှုနယ်ပယ်အသီးသီးရှိ အလိုအလျောက်စက်ပစ္စည်းနှင့် တူရိယာများအတွက် သင့်လျော်သည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်

● ဗို့အားထည့်သွင်းမှုအပိုင်းအခြား- DC24V～110V/AC18V～80V
● အမြင့်ဆုံး လက်ရှိ: 7.2A
● လျှပ်ကာခံနိုင်ရည်- 500M
● overcurrent၊ overvoltage နှင့် အခြားသော ကာကွယ်မှုလုပ်ဆောင်ချက်များဖြင့်။

ပတ်ဝန်းကျင် ကန့်သတ်ချက်များ

● သိုလှောင်မှု အပူချိန် - 20° ℃ ~ 80 ℃
● လည်ပတ်မှုအပူချိန်: 0 ℃ ~ 55 ℃
● လည်ပတ်နေသော စိုထိုင်းဆ- 90%RH ( condensing မဟုတ်)
● တုန်ခါမှုအကြိမ်ရေ- 0.5G (4.9m/s2) 10Hz ~ 60Hz (အဆက်မပြတ် လည်ပတ်နေသည်)
● ဖုန်မှုန့်များ၊ ဆီအစွန်းအထင်းများ၊ အဆိပ်သင့်ဓာတ်ငွေ့များ၊ စိုထိုင်းဆများလွန်းပြီး တုန်ခါမှုပြင်းထန်လွန်းသောနေရာများကို ရှောင်ကြဉ်ပါ မီးလောင်လွယ်သောဓာတ်ငွေ့နှင့် လျှပ်ကူးနိုင်သော ဖုန်မှုန့်များ

Drive လုပ်ဆောင်ချက်ဖော်ပြချက်

Drive လုပ်ဆောင်ချက်	ညွှန်ကြားချက်များ
အရှိန်အကွာအဝေး ဆက်တင်	DIP ခလုတ်လေးခု SW5 ~ SW8 ကို drive ၏အမြန်နှုန်းအကွာအဝေးကိုသတ်မှတ်ရန်အသုံးပြုသည်။ စုစုပေါင်းအမြန်နှုန်း 16 မျိုးရှိသည်။ အသုံးပြုသူသတ်မှတ်သောအခါ အရှိန်ဖြင့် မောင်းနှင်ခြင်းကို ဦးစွာ ရပ်သင့်သည်။ သတ်မှတ်ထားသော အမြန်နှုန်းအကွာအဝေး၏ ဆက်တင်အတွက်၊ ကျေးဇူးပြု၍ drive panel ပေါ်ရှိ ညွှန်ကြားချက်များကို လိုက်နာပါ။
လက်ရှိဆက်တင်ကို ထုတ်ပါ။	အထွက်လျှပ်စီးကြောင်း 8 ခုကို ဒိုင်ခွက်နံပါတ် SW1~SW3 နံပါတ် 3 မှတစ်ဆင့် Driver အတွက် သတ်မှတ်နိုင်သည်။ အထွက်လက်ရှိဆက်တင်များအတွက် ယာဉ်မောင်း panelinstruction ကို ကြည့်ပါ။
အလိုအလျောက်တစ်ဝက်စီးဆင်းမှုလုပ်ဆောင်ချက်	SW4 မှတဆင့် Driver အတွက် အလိုအလျောက်တစ်ဝက်လက်ရှိလုပ်ဆောင်ချက်ကို သတ်မှတ်နိုင်သည်။ OFF ဆိုသည်မှာ ငြိမ်နေသော လျှပ်စီးကြောင်း၏ ထက်ဝက်ဟု သတ်မှတ်သည်။ လည်ပတ်နေသောလက်ရှိ; ON ဆိုသည်မှာ ငြိမ်နေသော လက်ရှိနှင့် ရွေ့လျားနေသော လျှပ်စီးကြောင်း အတူတူပင်ဖြစ်သည်။ ယေဘုယျအသုံးပြုရန်အတွက် SW4 ကို OFF အဖြစ် သတ်မှတ်ရပါမည်။ မော်တာနှင့် ယာဉ်မောင်းများ၏ အပူထုတ်လုပ်မှုကို လျှော့ချရန်နှင့် ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ရန်။ သွေးခုန်နှုန်းရထားရပ်ပြီးနောက် 0.3 စက္ကန့်ခန့်တွင်၊ လက်ရှိသည် အလိုအလျောက် 50% (တန်ဖိုးအမှန် 55%) လျော့ကျမည်ဖြစ်ပြီး သီအိုရီအရ အပူထုတ်လုပ်ခြင်း 65% လျော့ကျသွားမည်ဖြစ်သည်။
အချက်ပြမျက်နှာပြင်	PUL+ နှင့် PUL- တို့သည် 5V သို့မဟုတ် 24V switching signals များကို ပံ့ပိုးပေးသော မော်တာစတင်ထိန်းချုပ်သည့် terminals များဖြစ်သည်။ DIR+ နှင့် DIR- တို့သည် ဦးတည်ချက်အချက်ပြမှု၏ အပြုသဘောဆောင်သော အနုတ်လက္ခဏာများဖြစ်သည်။ ENA+ နှင့် ENA- တို့သည် enable signal ၏ အပြုသဘောနှင့် အနုတ်လက္ခဏာများဖြစ်သည်။
မော်တာကြားခံ	A+ နှင့် A- stepper motor ၏ A phase winding ၏ positive နှင့် negative terminal များသို့ ချိတ်ဆက်ပါ။ B+ နှင့် B- အပြုသဘောဆောင်သော နှင့် အနုတ်လက္ခဏာ terminals များသို့ ချိတ်ဆက်ပါ၊ A နှင့် B အဆင့် အကွေ့အကောက်များကို ပြောင်းလိုက်သောအခါတွင် မော်တာဦးတည်ချက်သည် ပြောင်းပြန်ဖြစ်သွားပါမည်။
ပါဝါချိတ်ဆက်ကိရိယာ	Use AC/DC power supply, the voltage range is 24~110VDC or 18~80VAC, the terminals are not divided into positive and negative poles, the recommended power supply is DC 48V, and the power is greater than 250W.
အချက်ပြမီး	Driver တွင် အစိမ်းရောင် အချက်ပြမီး 1 လုံး နှင့် အနီရောင် အချက်ပြမီး 1 ခု ရှိပါသည်။ အစိမ်းရောင်သည် ပါဝါအချက်ပြမီးဖြစ်ပြီး Driver သည် ပါဝါထောက်ပံ့မှုနှင့် ချိတ်ဆက်သောအခါတွင် လင်းနေပါသည်။ အနီရောင်သည် ချို့ယွင်းချက် အချက်ပြမီးဖြစ်ပြီး၊ ဗို့အားလွန်ခြင်း သို့မဟုတ် လျှပ်စီးကြောင်းထက် ချို့ယွင်းမှု ဖြစ်ပေါ်သည့်အခါတွင် တောက်ပစေသည်။ ချို့ယွင်းမှုကို ဖယ်ရှားပြီးနောက် အနီရောင် အချက်ပြမီး ပိတ်သွားပါသည်။ ပါဝါထောက်ပံ့မှုကို ပြန်လည်ချိတ်ဆက်ပြီး ပြန်လည်အသုံးပြုခြင်းဖြင့်သာ Driver ၏ ပျက်ကွက်မှုကို ဖယ်ရှားနိုင်ပါသည်။
တပ်ဆင်ခြင်း။ မှတ်စုများ	Driver ၏အတိုင်းအတာများ- 150x97.5x52.6mm၊ အပေါက်များအတွင်း- 138.5mm။ အလျားလိုက်နှင့် ဒေါင်လိုက် တပ်ဆင်မှုများကို ရွေးချယ်နိုင်သည် (ဒေါင်လိုက်တပ်ဆင်မှုကို အကြံပြုထားသည်)။ အပူငွေ့ပျံ့စေရန်အတွက် Driver ကို သတ္တုပုံးနှင့် အနီးကပ် တပ်ဆင်ရမည်။

ကန့်သတ်သတ်မှတ်ချက်

MC860P-2 drive ၏ အမြန်နှုန်းအကွာအဝေး၊ တက်ကြွမှုနှင့် တစ်ဝက်/အပြည့် လက်ရှိကို 8-bit DIP ခလုတ်မှတစ်ဆင့် အောက်ပါအတိုင်း သတ်မှတ်နိုင်သည်။

လက်ရှိဆက်တင်ကို လုပ်ဆောင်နေသည်။

အထွက်အထွက် အမြင့်ဆုံး လက်ရှိ	အထွက် ပျမ်းမျှ လက်ရှိ	SW1	SW2	SW3
2.4A	2.0A	on	on	on
3.08A	2.57A	off	on	on
3.77A	3.14A	on	off	on
4.45A	3.71A	off	off	on
5.14A	4.28A	on	on	off
5.83A	4.86A	off	on	off
6.52A	5.43A	on	off	off
7.2A	6.0A	off	off	off

တပ်ဆင်အရွယ်အစား (ယူနစ်: မီလီမီတာ)

အရှိန်အကွာအဝေး သတ်မှတ်ခြင်း။

SPD	SW5	SW6	SW7	SW8
60	on	on	on	on
90	off	on	on	on
120	on	off	on	on
150	off	off	on	on
180	on	on	off	on
240	off	on	off	on
300	on	off	off	on
360	off	off	off	on
420	on	on	on	off
480	off	on	on	off
540	on	off	on	off
600	off	off	on	off
720	on	on	off	off
840	off	on	off	off
960	on	off	off	off
1200
