စျေးနှုန်းချိုသာစွာဖြင့် တရုတ်နိုင်ငံထုတ် စက်ရုံ အသေးစား 2 အဆင့် Stepper Driver Mini ။ LICHUAN® သည် တရုတ်နိုင်ငံရှိ Small 2 Phase Stepper Driver Mini ထုတ်လုပ်သူနှင့် တင်သွင်းသူဖြစ်သည်။
Drive လုပ်ဆောင်ချက် | ညွှန်ကြားချက်များ |
Microstep အပိုင်းခွဲသတ်မှတ်ခြင်း။ |
ယာဉ်မောင်း၏ မိုက်ခရိုအဆင့်ခွဲခွဲများ၏ အရေအတွက်ကို DIP ခလုတ် SW5~SW8 လေးခုဖြင့် သတ်မှတ်သည်။ တွင် အသေးစား အဆင့်ခွဲခွဲ ၁၆ ခုရှိသည်။ စုစုပေါင်း အသုံးပြုသူသည် အပိုင်းခွဲများသတ်မှတ်သောအခါ၊ ယာဉ်မောင်းကို ဦးစွာရပ်သင့်သည်။ ရမှတ်ဆက်တင်အတွက်၊ ကျေးဇူးပြု၍ ယာဉ်မောင်းအကန့်၏ညွှန်ကြားချက်များကို လိုက်နာပါ။ |
Output လက်ရှိ ဆက်တင် |
ယာဉ်မောင်း၏ အထွက်လက်ရှိကို DIP ခလုတ်သုံးခု SW1~SW3 ဖြင့်သတ်မှတ်ထားပြီး ၎င်း၏အထွက်လက်ရှိတွင် ဂီယာ ၈ ချက်ရှိသည်။ တိကျသော output လက်ရှိဆက်တင်အတွက်၊ driver panel ဖော်ပြချက်ကို ကျေးဇူးပြု၍ ကိုးကားပါ။ |
အလိုအလျောက်တစ်ဝက်စီးဆင်းမှု function ကို | အသုံးပြုသူသည် SW4 ခလုတ်မှတစ်ဆင့် ယာဉ်မောင်း၏ အလိုအလျောက်တစ်ဝက်စီးဆင်းမှုလုပ်ဆောင်ချက်ကို သတ်မှတ်နိုင်သည်။ OFF ဆိုသည်မှာ ငြိမ်နေသောလျှပ်စီးကြောင်းအား ဒိုင်းနမစ်လျှပ်စီးကြောင်း၏ ထက်ဝက်အဖြစ်သတ်မှတ်ထားပြီး ON ဆိုသည်မှာ ငြိမ်နေသောလျှပ်စီးကြောင်းနှင့် ရွေ့လျားနေသောလျှပ်စီးကြောင်းတို့သည် အတူတူပင်ဖြစ်ပါသည်။ ယေဘုယျအသုံးပြုမှုတွင် SW4 ကို OFF အဖြစ်သတ်မှတ်ထားသင့်သည်။ မော်တာနှင့် ယာဉ်မောင်းများ၏ အပူထုတ်လုပ်မှုကို လျှော့ချပြီး ယုံကြည်စိတ်ချရမှုကို တိုးတက်စေသည်။ သွေးခုန်နှုန်းရထားရပ်တန့်ပြီးနောက် 0.3 စက္ကန့်ခန့်အကြာတွင်၊ လက်ရှိသည် အလိုအလျောက် 50% (တန်ဖိုးအစစ်အမှန် 55%)၊ ကယ်လိုရီတန်ဖိုးသည် 65% ဖြင့် oretically လျော့ကျသွားမည်ဖြစ်သည်။ |
အချက်ပြမျက်နှာပြင် | PUL+ နှင့် PUL- တို့သည် ထိန်းချုပ်မှုခုန်နှုန်းအချက်ပြမှု၏ အပြုသဘောဆောင်သော နှင့် အနုတ်လက္ခဏာများဖြစ်သည်။ DIR+ နှင့် DIR- သည် ဦးတည်ချက်အချက်ပြမှု၏ အပြုသဘောဆောင်သော နှင့် အနုတ်လက္ခဏာစွန်းများဖြစ်သည်- ENA+ နှင့် ENA- တို့သည် ဖွင့်ထားသည့် အချက်ပြမှု၏ အပြုသဘောနှင့် အနုတ်လက္ခဏာများဖြစ်ကြသည်၊ ALM+ နှင့် ALM- တို့သည် အချက်ပေးအထွက်များဖြစ်သည်။ |
မော်တာကြားခံ | A+ နှင့် A- သည် stepping motor ၏ A-phase winding ၏ အပြုသဘောနှင့် အနုတ်လက္ခဏာစွန်းများနှင့် ချိတ်ဆက်ထားသည်။ B+ နှင့် B- တို့သည် stepping motor ၏ B-phase winding ၏ အပြုသဘောနှင့် အနုတ်လက္ခဏာစွန်းများနှင့် ချိတ်ဆက်ထားသည်။ A နှင့် B နှစ်ခုဆင့် အကွေ့အကောက်များကို ဖလှယ်သောအခါ၊ မော်တာ၏ ဦးတည်ရာကို ပြောင်းပြန်လှန်နိုင်သည်။ |
ပါဝါချိတ်ဆက်ကိရိယာ | AC/DC ပါဝါထောက်ပံ့မှုကို အသုံးပြုပါ၊ ဗို့အားအကွာအဝေးမှာ 24~110VDC သို့မဟုတ် 18~80VAC ဖြစ်ပြီး၊ terminals များကို positive နှင့် negative poles များအဖြစ် ခွဲခြားမထားပါ၊ အကြံပြုထားသော ပါဝါထောက်ပံ့မှုသည် DC 48V ဖြစ်ပြီး ပါဝါသည် 250W ထက်ကြီးသည်။ |
အချက်ပြမီး | Drive တွင် အချက်ပြမီးနှစ်လုံးပါရှိပြီး အနီရောင်နှင့် အစိမ်းရောင်ရှိသည်။ မီးစိမ်းသည် ပါဝါညွှန်ပြချက်ဖြစ်ပြီး၊ ယာဉ်မောင်းအား ပါဝါဖွင့်ထားသောအခါတွင် မီးစိမ်းပြသည်။ အမြဲတမ်းပေါ်; အနီရောင်မီးသည် ပြတ်တောက်မှုညွှန်ပြချက်ဖြစ်ပြီး၊ ဗို့အားလွန်ခြင်း သို့မဟုတ် လျှပ်စီးကြောင်းပြတ်သွားပါက အမှားအယွင်းမီးသည် အမြဲတမ်းပွင့်နေပါသည်။ အမှားကိုရှင်းလင်းပြီးနောက် မီးနီသည် ထွက်သွားပါသည်။ Drive ပျက်သွားသောအခါ၊ ပါဝါစက်ဝန်းနှင့် ပြန်လည်ဖွင့်ထားရုံမျှသာ အမှားကို ရှင်းလင်းနိုင်သည်။ |
တပ်ဆင်ခြင်း။ မှတ်စုများ |
ယာဉ်မောင်းသူ၏ ပြင်ပအတိုင်းအတာများမှာ- 11 9 x76 x34 မီလီမီတာ၊ တပ်ဆင်ခြင်းအပေါက်အကွာအဝေးမှာ 112 မီလီမီတာဖြစ်ပြီး ၎င်းကို အလျားလိုက် သို့မဟုတ် ဒေါင်လိုက် တပ်ဆင်နိုင်သည် (ဒေါင်လိုက်တပ်ဆင်ခြင်းကို အကြံပြုထားသည်)။ တပ်ဆင်သည့်အခါ အပူကို ပြေပျောက်စေရန်အတွက် ၎င်းသည် သတ္တုဗီရိုနှင့် နီးကပ်နေသင့်သည်။ |

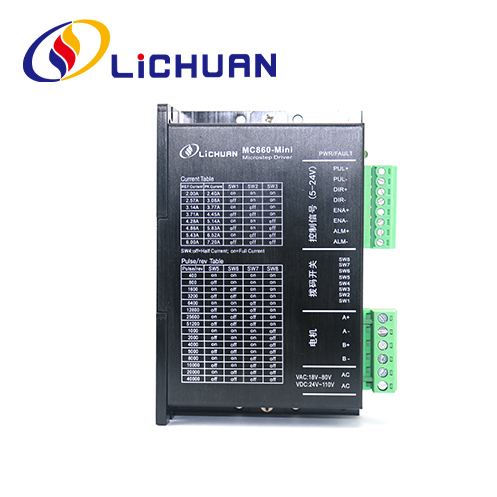

8-bit dial switch မှတဆင့် MC860-Mini Driver အတွက် တိကျသော၊ ဒိုင်နမစ်နှင့် တစ်ဝက်/အပြည့် ရေစီးကြောင်းများကို အောက်ပါအတိုင်း သတ်မှတ်နိုင်သည်-
အထွက်အထွက် အမြင့်ဆုံး လက်ရှိ | အထွက် ပျမ်းမျှ လက်ရှိ | SW1 | SW2 | SW3 |
2.4A | 2.0A | on | on | on |
3.08A | 2.57A | off | on | on |
3.77A | 3.14A | on | off | on |
4.45A | 3.71A | off | off | on |
5.14A | 4.28A | on | on | off |
5.83A | 4.86A | off | on | off |
6.52A | 5.43A | on | off | off |
7.2A | 6.0A | off | off | off |
ခြေလှမ်းများ / တော်လှန်ရေး | SW5 | SW6 | SW7 | SW8 |
400 | on | on | on | on |
800 | off | on | on | on |
1600 | on | off | on | on |
3200 | off | off | on | on |
6400 | on | on | off | on |
12800 | off | on | off | on |
25600 | on | off | off | on |
51200 | off | off | off | on |
1000 | on | on | on | off |
2000 | off | on | on | off |
4000 | on | off | on | off |
5000 | off | off | on | off |
8000 | on | on | off | off |
10000 | off | on | off | off |
20000 | on | off | off | off |
40000 | off | off | off | off |
