ကုန်ကျစရိတ်သက်သာသော 2 Phase Stepper Motor Step Driver

တရုတ်နိုင်ငံထုတ် အခမဲ့နမူနာဖြင့် ကုန်ကျစရိတ်သက်သာသော 2 Phase Stepper Motor Step Driver ကို လျှော့စျေးဝယ်ပါ။ LICHUAN® သည် တရုတ်နိုင်ငံတွင် ကုန်ကျစရိတ်သက်သာသော 2 Phase Stepper Motor Step Driver ထုတ်လုပ်သူနှင့် တင်သွင်းသူဖြစ်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

China Factory ကုန်ကျစရိတ်သက်သာသော 2 Phase Stepper Motor Step Driver In Stock ရှိပါသည်။ LICHUAN® သည် တရုတ်နိုင်ငံတွင် ကုန်ကျစရိတ်သက်သာသော 2 Phase Stepper Motor Step Driver ထုတ်လုပ်သူနှင့် တင်သွင်းသူဖြစ်သည်။

ထုတ်ကုန်မိတ်ဆက်

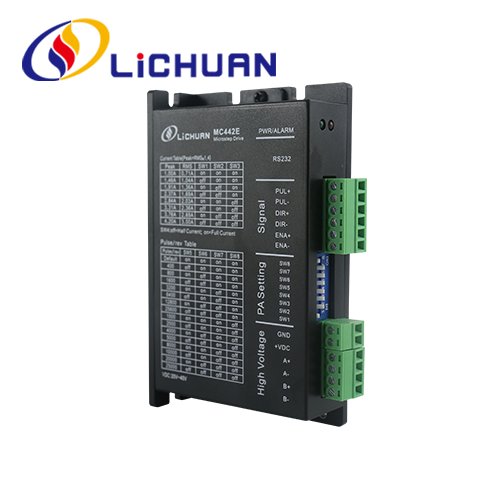

MC442E သည် နောက်ဆုံးပေါ် အထူးမော်တာထိန်းချုပ်မှု DSP ချစ်ပ်နှင့် servo ထိန်းချုပ်မှုနည်းပညာများကို လက်ခံထားပြီး၊ open loop stepper motor အတွက် ခြေလှမ်းပျောက်နေသော ပြဿနာများကို လုံးလုံးလျားလျား ဖြေရှင်းပေးသည်၊ သိသိသာသာ အရှိန်မြင့်သော မော်တာစွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးသည်၊ မော်တာ၏ အပူထုတ်လုပ်မှုနှင့် တုန်ခါမှုကို လျှော့ချပေးသည်၊ စက်၏ လုပ်ဆောင်မှုအမြန်နှုန်းနှင့် တိကျမှုကို တိုးစေသည်၊ လျော့နည်းသွားသည်။ ပါဝါသုံးစွဲမှု။ 2 အဆင့် Nema17 Nema23 hybrid stepper မော်တာများနှင့် သက်ဆိုင်သည်၊ ရိုးရာ stepper driver ဖြေရှင်းချက်များအား အဆင့်မြှင့်တင်ရန်အတွက် အဆင်ပြေပြီး ကုန်ကျစရိတ်ကို ကြီးမားစွာ လျှော့ချပေးပါသည်။

MC442E အင်္ဂါရပ်များ

● ဗို့အားထည့်သွင်းမှုအပိုင်း- DC20V～40V
● အမြင့်ဆုံး လက်ရှိ: 4.2A
● အပိုင်းခွဲအပိုင်း- 200～25600ppr
● Pulse ပုံစံ- သွေးခုန်နှုန်း + ဦးတည်ချက်
● Impulse တုံ့ပြန်မှုကြိမ်နှုန်း- 0～200KHz
● မော်တာပါရာမီတာ အလိုအလျောက် ချိန်ညှိခြင်း လုပ်ဆောင်ချက် ကဲ့သို့သော အကာအကွယ် လုပ်ဆောင်ချက်များ ဖြစ်သည့် ဗို့အား လွန်ကဲခြင်း၊ လျှပ်စီးကြောင်း ကျော်လွန်ခြင်း၊ သည်းခံနိုင်မှု မရှိသော ခြေရာခံခြင်း အမှားအယွင်း စသည်တို့ ဖြစ်သည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်

● ဗို့အားထည့်သွင်းမှုအပိုင်း- DC20V~40V
● အမြင့်ဆုံး လက်ရှိ: 4.2A
● အပိုင်းခွဲအပိုင်းအခြား- 200～25600ppr
● Pulse ပုံစံ- သွေးခုန်နှုန်း + ဦးတည်ချက်
● Impulse တုံ့ပြန်မှုအကြိမ်ရေ- 0～200KHz
● မော်တာပါရာမီတာ အလိုအလျောက်ချိန်ညှိခြင်း လုပ်ဆောင်ချက်
● overvoltage၊ overcurrent၊ သည်းခံနိုင်စွမ်းမရှိသော အမှားကို ခြေရာခံခြင်းစသည့် ကာကွယ်မှုလုပ်ဆောင်ချက်များဖြင့်။

ပတ်ဝန်းကျင် ကန့်သတ်ချက်များ

● သိုလှောင်မှု အပူချိန် - 20° ℃ ~ 65 ℃
● လည်ပတ်အပူချိန်: 0° ℃ ~ 50 ℃
● လည်ပတ်နေသော စိုထိုင်းဆ- 40～90%RH( condensing မဟုတ်သော)
● တုန်ခါမှုအကြိမ်ရေ- 0.5G (4.9m/s2) 10Hz ~ 55Hz (အဆက်မပြတ်လည်ပတ်နေသည်)
● ဖုန်မှုန့်များ၊ ဆီအစွန်းအထင်းများ၊ အဆိပ်သင့်ဓာတ်ငွေ့များ၊ စိုထိုင်းဆများလွန်းပြီး တုန်ခါမှုပြင်းထန်လွန်းသည့်နေရာများကို ရှောင်ကြဉ်ပြီး မီးလောင်နိုင်သောဓာတ်ငွေ့နှင့် လျှပ်ကူးနိုင်သောဖုန်မှုန့်များကို တားမြစ်ပါ

Drive လုပ်ဆောင်ချက်ဖော်ပြချက်

Drive လုပ်ဆောင်ချက်	ညွှန်ကြားချက်များ
Microstep အပိုင်းခွဲသတ်မှတ်ခြင်း။	နံပါတ် SW5~SW8 နံပါတ် ခလုတ် 4 ခုမှ Driver အတွက် microstep ခွဲခွဲ 16 ခုကို သတ်မှတ်နိုင်ပါသည်။ အပိုင်းခွဲကို သတ်မှတ်နေစဉ်တွင် Driver ကို ရပ်ရပါမည်။ microstep subdivision ဆက်တင်များအတွက် driver panel ညွှန်ကြားချက်ကို ကြည့်ပါ။
လက်ရှိဆက်တင်ကို ထုတ်ပါ။	SW1~SW3 နံပါတ်ခလုတ် ၃ ခုမှ Driver အတွက် အထွက်ရေစီးကြောင်း ၈ ခုကို သတ်မှတ်နိုင်သည်။ အထွက် လက်ရှိဆက်တင်များအတွက် ယာဉ်မောင်းအကန့် ညွှန်ကြားချက်ကို ကြည့်ပါ။
အလိုအလျောက်တစ်ဝက်စီးဆင်းမှုလုပ်ဆောင်ချက်	SW4 မှတဆင့် Driver အတွက် အလိုအလျောက်တစ်ဝက်လက်ရှိလုပ်ဆောင်ချက်ကို သတ်မှတ်နိုင်သည်။ OFF ဆိုသည်မှာ ငြိမ်နေသော လျှပ်စီးကြောင်း၏ ထက်ဝက်ဟု သတ်မှတ်သည်။ လည်ပတ်နေသောလက်ရှိ; ON ဆိုသည်မှာ ငြိမ်နေသော လက်ရှိနှင့် ရွေ့လျားနေသော လျှပ်စီးကြောင်း အတူတူပင်ဖြစ်သည်။ ယေဘုယျအသုံးပြုရန်အတွက် SW4 ကို OFF အဖြစ် သတ်မှတ်ရပါမည်။ မော်တာနှင့် ယာဉ်မောင်းများ၏ အပူထုတ်လုပ်မှုကို လျှော့ချရန်နှင့် ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ရန်။ သွေးခုန်နှုန်းရထားရပ်ပြီးနောက် 0.3 စက္ကန့်ခန့်တွင်၊ လက်ရှိသည် အလိုအလျောက် 50% (တန်ဖိုးအမှန် 55%) လျော့ကျမည်ဖြစ်ပြီး သီအိုရီအရ အပူထုတ်လုပ်ခြင်း 65% လျော့ကျသွားမည်ဖြစ်သည်။
အချက်ပြမျက်နှာပြင်	PUL+ နှင့် PUL- တို့သည် သွေးခုန်နှုန်းအချက်ပြထိန်းချုပ်မှု၏ အပြုသဘောနှင့် အနုတ်လက္ခဏာများဖြစ်သည်။ DIR+ နှင့် DIR- တို့သည် ဦးတည်ချက်အချက်ပြမှု၏ အပြုသဘောဆောင်သော အနုတ်လက္ခဏာများဖြစ်သည်။ ENA+ နှင့် ENA- တို့သည် ဖွင့်ထားသော အချက်ပြမှုများ၏ အပြုသဘောနှင့် အနုတ်လက္ခဏာများဖြစ်သည်။
မော်တာကြားခံ	A+ နှင့် A- stepper motor ၏ A phase winding ၏ positive နှင့် negative terminal များသို့ ချိတ်ဆက်ပါ။ B+ နှင့် B- stepper motor ၏ B အဆင့်အကွေ့အကောက်များ ၏ အပြုသဘောဆောင်သော နှင့် အနုတ်လက္ခဏာ terminal များသို့ ချိတ်ဆက်ပါ။ A နှင့် B အဆင့်အကွေ့အကောက်များပြောင်းသောအခါ၊ မော်တာဦးတည်ချက်ပြောင်းပြန်ဖြစ်လိမ့်မည်။
ပါဝါချိတ်ဆက်ကိရိယာ	DC ပါဝါထောက်ပံ့မှု၊ လည်ပတ်ထည့်သွင်းမှုဗို့အားအကွာအဝေး- 18V ~ 36V DC၊ 24V DC လည်ပတ်မှုဗို့အား အကြံပြုထားပြီး၊ ပါဝါထောက်ပံ့မှုသည် 100W ထက် ပိုနေရပါမည်။
အချက်ပြမီး	Driver တွင် အစိမ်းရောင် အချက်ပြမီး 1 လုံး နှင့် အနီရောင် အချက်ပြမီး 1 ခု ရှိပါသည်။ အစိမ်းရောင်သည် ပါဝါအချက်ပြမီးဖြစ်ပြီး Driver သည် ပါဝါထောက်ပံ့မှုနှင့် ချိတ်ဆက်သောအခါတွင် လင်းနေပါသည်။ အနီရောင်သည် ချို့ယွင်းချက် အချက်ပြမီးဖြစ်ပြီး၊ ဗို့အားလွန်ခြင်း သို့မဟုတ် လျှပ်စီးကြောင်းထက် ချို့ယွင်းမှု ဖြစ်ပေါ်သည့်အခါတွင် တောက်ပစေသည်။ ချို့ယွင်းမှုကို ဖယ်ရှားပြီးနောက် အနီရောင် အချက်ပြမီး ပိတ်သွားပါသည်။ ပါဝါထောက်ပံ့မှုကို ပြန်လည်ချိတ်ဆက်ပြီး ပြန်လည်အသုံးပြုခြင်းဖြင့်သာ Driver ၏ ပျက်ကွက်မှုကို ဖယ်ရှားနိုင်ပါသည်။
တပ်ဆင်ခြင်း။ မှတ်စုများ	Driver ၏အတိုင်းအတာ- 116x69.2x26.5mm၊ တပ်ဆင်မှုအပေါက်များ- 109mm။ အလျားလိုက်နှင့် ဒေါင်လိုက် တပ်ဆင်မှုများကို ရွေးချယ်နိုင်သည် (ဒေါင်လိုက်တပ်ဆင်မှုကို အကြံပြုထားသည်)။ အပူငွေ့ပျံ့စေရန်အတွက် Driver ကို သတ္တုပုံးနှင့် အနီးကပ် တပ်ဆင်ရမည်။

ကန့်သတ်သတ်မှတ်ချက်

8-bit dial switch မှတဆင့် MC442E Driver အတွက် တိကျမှု၊ လည်ပတ်မှုနှင့် တစ်ဝက်/အပြည့် ရေစီးကြောင်းများကို အောက်ပါအတိုင်း သတ်မှတ်နိုင်သည်-

လက်ရှိဆက်တင်ကို လုပ်ဆောင်နေသည်။

အထွက်အများဆုံး လက်ရှိ	အထွက် ပျမ်းမျှ လက်ရှိ	SW1	SW2	SW3
1.0A	0.71A	on	on	on
1.46A	1.04A	off	on	on
1.91A	1.36A	on	off	on
2.37A	1.69A	off	off	on
2.84A	2.03A	on	on	off
3.31A	2.36A	off	on	off
3.76A	2.69A	on	off	off
4.2A	3.0A	off	off	off

တပ်ဆင်အရွယ်အစား (ယူနစ်: မီလီမီတာ)

Microstep ခွဲခွဲဆက်တင်

ခြေလှမ်းများ / တော်လှန်ရေး	SW5	SW6	SW7	SW8
ပုံသေ	on	on	on	on
400	off	on	on	on
800	on	off	on	on
1600	off	off	on	on
3200	on	on	off	on
6400	off	on	off	on
12800	on	off	off	on
25600	off	off	off	on
1000	on	on	on	off
2000	off	on	on	off
4000	on	off	on	off
5000	off	off	on	off
8000	on	on	off	off
10000	off	on	off	off
20000	on	off	off	off
25000	off	off	off	off
