Stepper Motors အတွက် Digital 4 Phase Stepper Driver

LICHUAN® ဒစ်ဂျစ်တယ် 4 အဆင့် Stepper Driver Stepper Motors အတွက် ထူးခြားသော ဒီဇိုင်းနှင့် လက်တွေ့ကျသော စွမ်းဆောင်ရည်နှင့် စျေးနှုန်းအပြိုင်အဆိုင် ပါရှိသည်၊၊ Stepper Motors အတွက် Digital 4 Phase Stepper Driver နှင့် ပတ်သက်၍ နောက်ထပ် အချက်အလက်များအတွက်၊ ကျေးဇူးပြု၍ ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

LICHUAN® သည် Stepper Motors ထုတ်လုပ်သူနှင့် ပေးသွင်းသူများအတွက် Digital 4 Phase Stepper Driver ဖြစ်ပြီး Stepper Motors အတွက် Digital 4 Phase Stepper Driver ကို လက်ကားရောင်းချနိုင်သော China ရှိ Stepper Motors ထုတ်လုပ်သူများနှင့် ရောင်းချသူများဖြစ်သည်။ ကျွန်ုပ်တို့သည် သင့်အတွက် ပရော်ဖက်ရှင်နယ်ဝန်ဆောင်မှုနှင့် ပိုမိုကောင်းမွန်သောစျေးနှုန်းကို ပေးစွမ်းနိုင်ပါသည်။ Stepper Motors ထုတ်ကုန်များအတွက် Digital 4 Phase Stepper Driver ကို စိတ်ဝင်စားပါက၊ ကျေးဇူးပြု၍ ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။ ကျွန်ုပ်တို့သည် စိတ်ချယုံကြည်မှု၏ စျေးနှုန်း၊ စိတ်ချယုံကြည်မှု အရည်အသွေးကို လိုက်နာဆောင်ရွက်ပါသည်။

ထုတ်ကုန်မိတ်ဆက်

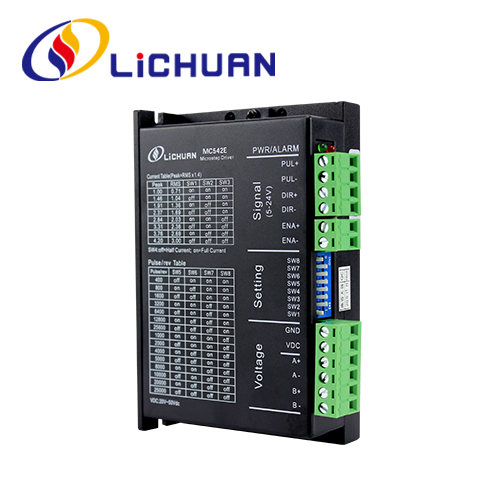

MC542E သည် အဆင့်မြင့် ထိန်းချုပ်မှု အယ်လဂိုရီသမ်ပါရှိသော DSP ကို အခြေခံ၍ ဒစ်ဂျစ်တယ် 2-phase ဟိုက်ဘရစ် အဆင့်မြှင့် မော်တာ မောင်းနှင်မှု မျိုးဆက်သစ်တစ်ခု ဖြစ်သည်။ 128 အတွင်း မတရား microstepping နှင့် အဆင့်သတ်မှတ်ထားသော လက်ရှိအတွင်းရှိ မည်သည့်လက်ရှိတန်ဖိုးကိုမဆို အသုံးပြုသူများ၏ လိုအပ်ချက်အရ သတ်မှတ်နိုင်ပါသည်။ ၎င်းသည် အတွင်းရှိ မော်တာဘောင်များကို အလိုအလျောက် ခွဲခြားသတ်မှတ်ခြင်း၏ လုပ်ဆောင်ချက်ကို တိုးလာစေသောကြောင့်၊ မော်တာများကို ချောမွေ့စွာလည်ပတ်စေသည့် မတူညီသော မော်တာများအတွက် သက်ဆိုင်ရာ လုပ်ဆောင်ချက်ဘောင်များကို သတ်မှတ်နိုင်သည်။ သေးငယ်သောဆူညံသံနှင့်အတူ။ ၎င်းသည် 2-phase Nema17၊Nema23 ဟိုက်ဘရစ် stepper မော်တာများကိုမောင်းနှင်ရန်အတွက်သင့်လျော်သည်။

MC542E အင်္ဂါရပ်များ

● Supply voltage:20~50 VDC;
● Output လက်ရှိ: 1.0 A~4.2 A;
● Pulse ထည့်သွင်းမှုအကြိမ်ရေ- 200KHz;
● အဆင့် 25,600 အထိ ရွေးချယ်နိုင်သော ကြည်လင်ပြတ်သားမှု 15 ခု၊
● TTL သဟဇာတဖြစ်ပြီး optically သီးခြားခွဲထုတ်ထားသောထည့်သွင်းမှု;
● Pure-sinusoidal လက်ရှိထိန်းချုပ်မှုနည်းပညာ။
● ကိုယ်တိုင်ချိန်ညှိမှုနည်းပညာ၊
● PUL/DIR နှင့် CW/CCW မုဒ်များကို ပံ့ပိုးပါ။
● တိုတောင်းသော-ဗို့အား၊ ဗို့အားလွန်မှု၊ လက်ရှိကာကွယ်မှုများ၊ · အလိုအလျောက် idle-current လျှော့ချခြင်း။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်

● ဗို့အားထည့်သွင်းမှုအပိုင်း- DC20V~40V
● အမြင့်ဆုံး လက်ရှိ: 4.2A
● အပိုင်းခွဲအပိုင်းအခြား- 200～25600ppr
● Pulse ပုံစံ- သွေးခုန်နှုန်း + ဦးတည်ချက်
● Impulse တုံ့ပြန်မှုအကြိမ်ရေ- 0～200KHz
● မော်တာပါရာမီတာ အလိုအလျောက်ချိန်ညှိခြင်း လုပ်ဆောင်ချက်
● overvoltage၊ overcurrent၊ သည်းခံနိုင်စွမ်းမရှိသော အမှားကို ခြေရာခံခြင်းစသည့် ကာကွယ်မှုလုပ်ဆောင်ချက်များဖြင့်။

လျှောက်လွှာများ

NEMA အရွယ်အစား 17 မှ 34 အထိ အဆင့်မြှင့်တင် မော်တာ အများအပြားအတွက် သင့်လျော်သည်။ ၎င်းကို X-Y စားပွဲများ၊ ထွင်းထုစက်များ၊ တံဆိပ်ကပ်သည့် စက်များ၊ လေဆာဖြတ်စက်များ၊ ကောက်သည့် ကိရိယာများ အစရှိသည့် စက်အမျိုးမျိုးတွင် အသုံးပြုနိုင်ပါသည်။ အထူးသဖြင့် ဆူညံသံနည်းသော၊ အပူနည်းသော၊ မြန်နှုန်းမြင့် နှင့် တိကျမှုမြင့်မားသော လိုချင်သော application များနှင့် လိုက်လျောညီထွေဖြစ်စေသည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်

● ဗို့အားထည့်သွင်းမှုအကွာအဝေး- DC20V～50V အမြင့်ဆုံးလျှပ်စီးကြောင်း- 4.2A
● အပိုင်းခွဲအပိုင်းအခြား- 200～25600ppr
● Pulse ပုံစံ- သွေးခုန်နှုန်း + ဦးတည်ချက်
● Impulse တုံ့ပြန်မှုအကြိမ်ရေ- 0～200KHz
● မော်တာပါရာမီတာ အလိုအလျောက်ချိန်ညှိခြင်း လုပ်ဆောင်ချက်
● overvoltage၊ overcurrent၊ သည်းခံနိုင်စွမ်းမရှိသော အမှားကို ခြေရာခံခြင်းစသည့် အကာအကွယ်လုပ်ဆောင်ချက်များဖြင့်

ပတ်ဝန်းကျင် ကန့်သတ်ချက်များ

● သိုလှောင်မှုအပူချိန်:-20 ℃ ~ 65 ℃
● လည်ပတ်အပူချိန်: 0 ℃ ~ 50 ℃
● လည်ပတ်နေသော စိုထိုင်းဆ- 40～90%RH( condensing မဟုတ်သော)
● တုန်ခါမှုအကြိမ်ရေ- 0.5G (4.9m/s2) 10Hz ~ 55Hz (အဆက်မပြတ်လည်ပတ်နေသည်)
● ဖုန်မှုန့်များ၊ ဆီအစွန်းအထင်းများ၊ အဆိပ်သင့်ဓာတ်ငွေ့များ၊ စိုထိုင်းဆများလွန်းပြီး တုန်ခါမှုပြင်းထန်လွန်းသည့်နေရာများကို ရှောင်ကြဉ်ပြီး မီးလောင်နိုင်သောဓာတ်ငွေ့နှင့် လျှပ်ကူးနိုင်သောဖုန်မှုန့်များကို တားမြစ်ပါ

Drive လုပ်ဆောင်ချက်ဖော်ပြချက်

Drive လုပ်ဆောင်ချက်	ညွှန်ကြားချက်များ
Microstep အပိုင်းခွဲသတ်မှတ်ခြင်း။	နံပါတ် SW5~SW8 ခလုတ် 4 ခုမှ Driver အတွက် microstep ခွဲခွဲ 15 ခုကို သတ်မှတ်နိုင်သည်။ အပိုင်းခွဲသတ်မှတ်နေစဉ် ယာဉ်မောင်းအား ရပ်တန့်ရမည်။ microstep subdivision ဆက်တင်များအတွက် driver panel ညွှန်ကြားချက်ကို ကြည့်ပါ။
Output လက်ရှိ ဆက်တင်	SW1~SW3 နံပါတ်ခလုတ် ၃ ခုမှ Driver အတွက် အထွက်ရေစီးကြောင်း ၈ ခုကို သတ်မှတ်နိုင်သည်။ အထွက် လက်ရှိဆက်တင်များအတွက် ယာဉ်မောင်းအကန့် ညွှန်ကြားချက်ကို ကြည့်ပါ။
အလိုအလျောက်တစ်ဝက်စီးဆင်းမှု function ကို	SW4 မှတဆင့် Driver အတွက် အလိုအလျောက်တစ်ဝက်လက်ရှိလုပ်ဆောင်ချက်ကို သတ်မှတ်နိုင်သည်။ OFF ဆိုသည်မှာ ငြိမ်နေသော လျှပ်စီးကြောင်း၏ ထက်ဝက်ဟု သတ်မှတ်သည်။ လည်ပတ်နေသောလက်ရှိ; ON ဆိုသည်မှာ ငြိမ်နေသော လက်ရှိနှင့် ရွေ့လျားနေသော လျှပ်စီးကြောင်း အတူတူပင်ဖြစ်သည်။ မော်တာနှင့် ယာဉ်မောင်းသူ၏ အပူထုတ်လုပ်မှုကို လျှော့ချရန်နှင့် ယုံကြည်စိတ်ချရမှုကို မြှင့်တင်ရန်အတွက် ယေဘုယျအသုံးပြုရန်အတွက် SW4 အား OFF အဖြစ် သတ်မှတ်ရပါမည်။ သွေးခုန်နှုန်းရထားရပ်ပြီးနောက် 0.3 စက္ကန့်ခန့်၊ လက်ရှိဖြစ်လိမ့်မည်။ 50% (အမှန်တကယ်တန်ဖိုး 55%) ကို အလိုအလျောက် လျှော့ချပြီး သီအိုရီအရ အပူထုတ်လုပ်ခြင်း 65% လျော့သွားမည်ဖြစ်သည်။
အချက်ပြမျက်နှာပြင်	PUL+ နှင့် PUL- တို့သည် သွေးခုန်နှုန်းအချက်ပြထိန်းချုပ်မှု၏ အပြုသဘောနှင့် အနုတ်လက္ခဏာများဖြစ်သည်။ DIR+ နှင့် DIR- တို့သည် ဦးတည်ချက်အချက်ပြမှု၏ အပြုသဘောဆောင်သော နှင့် အနုတ်လက္ခဏာဆောင်သည့် ဂိတ်များဖြစ်သည်၊ ENA+ နှင့် ENA- တို့သည် ဖွင့်ထားသော အချက်ပြမှုများ၏ အပြုသဘောဆောင်သော အပျက်သဘောဆောင်သော ဂိတ်များဖြစ်သည်။
မော်တော်တာ မျက်နှာပြင်	A+ နှင့် A- stepper motor ၏ A phase winding ၏ positive နှင့် negative terminal များသို့ ချိတ်ဆက်ပါ။ B+ နှင့် B- အပြုသဘောဆောင်သော နှင့် အနုတ်လက္ခဏာ terminals များသို့ ချိတ်ဆက်ပါ၊ A နှင့် B အဆင့် အကွေ့အကောက်များကို ပြောင်းလိုက်သောအခါတွင် မော်တာဦးတည်ချက်သည် ပြောင်းပြန်ဖြစ်သွားပါမည်။
ပါဝါချိတ်ဆက်ကိရိယာ	DC ပါဝါထောက်ပံ့မှု၊ လည်ပတ်ထည့်သွင်းမှုဗို့အားအကွာအဝေး- 20V ~ 50VDC၊ 36VDC လည်ပတ်မှုဗို့အား အကြံပြုထားပြီး၊ ပါဝါထောက်ပံ့မှုသည် 100W ထက် ပိုနေရပါမည်။
အချက်ပြမီး	Driver တွင် အစိမ်းရောင် အချက်ပြမီး 1 လုံး နှင့် အနီရောင် အချက်ပြမီး 1 ခု ရှိပါသည်။ အစိမ်းရောင်သည် ပါဝါအချက်ပြမီးဖြစ်ပြီး Driver သည် ပါဝါထောက်ပံ့မှုနှင့် ချိတ်ဆက်သောအခါတွင် လင်းနေပါသည်။ အနီရောင်သည် ချို့ယွင်းချက် အချက်ပြမီးဖြစ်ပြီး၊ ဗို့အားလွန်ခြင်း သို့မဟုတ် လျှပ်စီးကြောင်းထက် ချို့ယွင်းမှု ဖြစ်ပေါ်သည့်အခါတွင် တောက်ပစေသည်။ ချို့ယွင်းမှုကို ဖယ်ရှားပြီးနောက် အနီရောင် အချက်ပြမီး ပိတ်သွားပါသည်။ ပါဝါထောက်ပံ့မှုကို ပြန်လည်ချိတ်ဆက်ပြီး ပြန်လည်အသုံးပြုခြင်းဖြင့်သာ Driver ၏ ပျက်ကွက်မှုကို ဖယ်ရှားနိုင်ပါသည်။
တပ်ဆင်ခြင်း။ မှတ်စုများ	Driver ၏အတိုင်းအတာ- 117x78x34mm၊ တပ်ဆင်မှုအပေါက်များ- 111mm။ အလျားလိုက်နှင့် ဒေါင်လိုက် တပ်ဆင်မှုများကို ရွေးချယ်နိုင်သည် (ဒေါင်လိုက်တပ်ဆင်မှုကို အကြံပြုထားသည်)။ အပူငွေ့ပျံ့စေရန်အတွက် Driver ကို သတ္တုပုံးနှင့် အနီးကပ် တပ်ဆင်ရမည်။

ကန့်သတ်သတ်မှတ်ချက်

8-bit dial switch မှတဆင့် MC542E Driver အတွက် အောက်ပါအတိုင်း တိကျသော၊ ဒိုင်နမစ်နှင့် တစ်ဝက်/အပြည့် ရေစီးကြောင်းများကို သတ်မှတ်နိုင်သည်-

လက်ရှိဆက်တင်ကို လုပ်ဆောင်နေသည်။

အထွက်အထွက် အမြင့်ဆုံး လက်ရှိ	အထွက် ပျမ်းမျှ လက်ရှိ	SW1	SW2	SW3
1.0A	0.71A	on	on	on
1.46A	1.04A	off	on	on
1.91A	1.36A	on	off	on
2.37A	1.69A	off	off	on
2.84A	2.03A	on	on	off
3.31A	2.36A	off	on	off
3.76A	2.69A	on	off	off
4.2A	3.0A	off	off	off

တပ်ဆင်အရွယ်အစား (ယူနစ်: မီလီမီတာ)

Microstep ခွဲခွဲဆက်တင်

ခြေလှမ်းများ / တော်လှန်ရေး	SW5	SW6	SW7	SW8
ပုံသေ	on	on	on	on
400	off	on	on	on
800	on	off	on	on
1600	off	off	on	on
3200	on	on	off	on
6400	off	on	off	on
12800	on	off	off	on
25600	off	off	off	on
1000	on	on	on	off
2000	off	on	on	off
4000	on	off	on	off
5000	off	off	on	off
8000	on	on	off	off
10000	off	on	off	off
20000	on	off	off	off
25000	off	off	off	off
